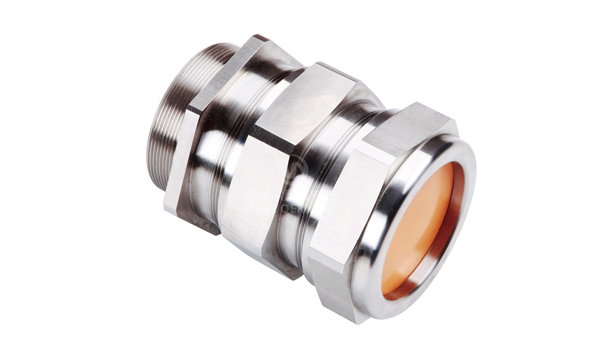

一、隔爆型不銹鋼電纜接頭的應用說明

按照《GB 3836.1-2010 爆炸性環境：設備 通用設備》的標準，它被稱為“隔爆型電纜引入裝置”（亦稱進線裝置、防爆電纜夾緊密封接頭、防爆電纜接頭、防爆連接器），產品主要用于石油、化工、電力、冶金、輕工、煤炭、建材、消防、自動化控制等行業爆炸性氣體環境的各類接線箱、儀表、電氣設備及動力設備的電纜引入 、引出。防爆電纜接頭是將電線及電纜在接線箱、儀表、電氣設備的引入 、引出處進行防爆密封，從而使接線箱、儀表、電氣設備及動力設備等內部與外部隔離，達到安全防爆目的的一種防爆電氣設備外殼部件。

二、防爆標識及產品結構

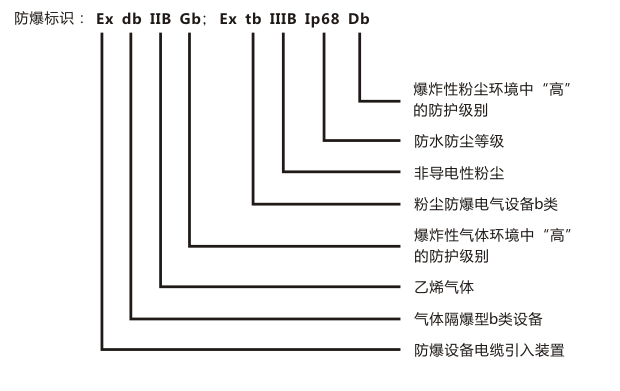

   在選購防爆電纜接頭時，因產品使用時直接與周?chē)ㄐ詺怏w混合物接觸，因此產品的結構必須安全可靠，需達到 GB 3836.1-2010 標準的要求，并經過嚴格測試取得防爆標識。雷諾爾即將面市的防爆電纜接頭系列均符合這些要求，其產品標識分為型號標識和防爆標識2部分：

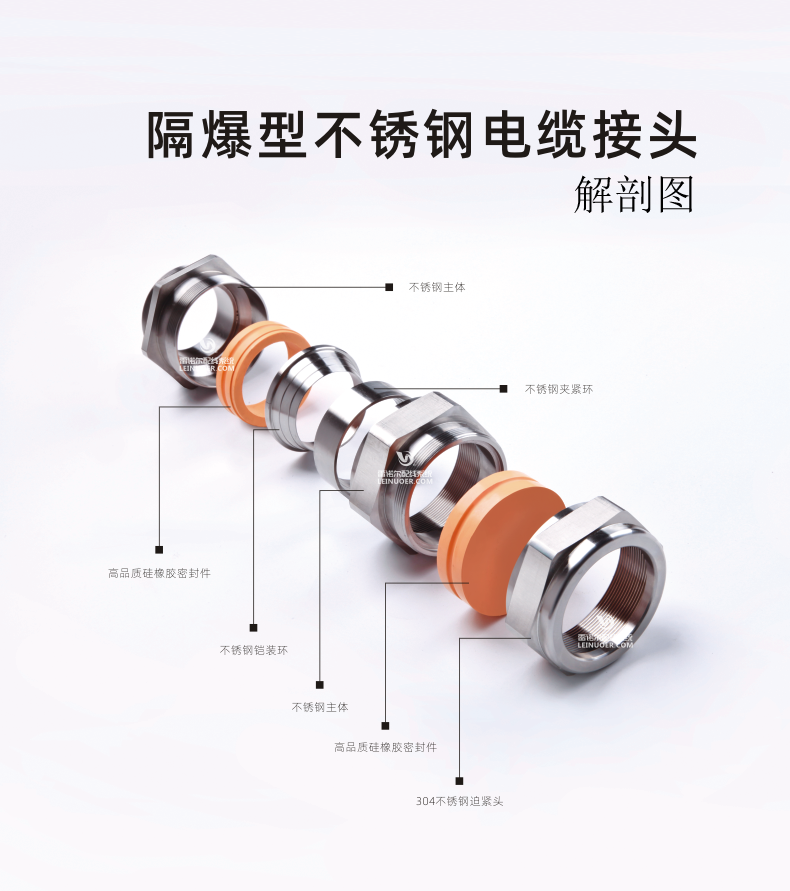

雷諾爾防爆電纜接頭的產品結構

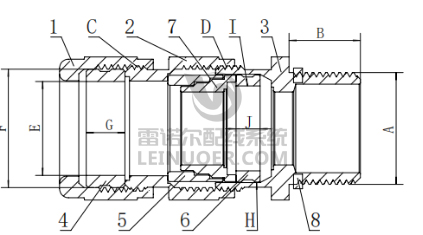

（雷諾爾防爆電纜接頭示意圖）

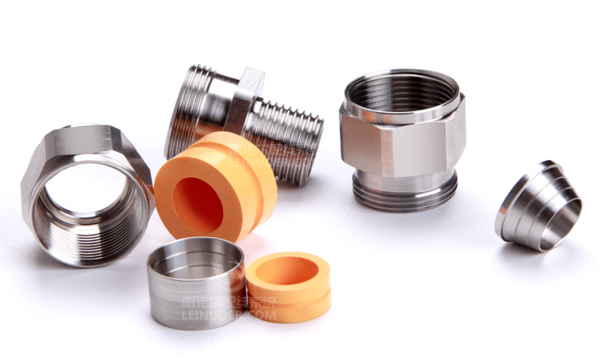

產品由六角螺帽、中主體、下主體、收縮壓緊圈、屏蔽收緊環上、收縮壓緊圈2、屏蔽壓緊環下和O型圈8個部件組成，主體結構均為304不銹鋼材質、密封圈均為EPDM（三元乙丙）材質，選材精良確保了產品的防護性能。

三、使用與維護的注意事項

防爆電纜接頭作為與防爆電氣設備緊密關聯的獨立測試取證的設備部件，在選購和使用時還有以下幾點注意事項要特別關注：

1、選購時注意產品型號，其螺紋標準及尺寸需與設備匹配；

2、安裝前檢驗產品的防爆標志、防爆合格證號及外觀有無缺損；

3、以所用的電纜外徑來選用相應尺寸的產品及密封圈；

4、注意保護螺紋隔爆面；

5、及時更換已老化、損壞的密封圈；

6、所有螺紋連接，安裝時均需使用扳手，以確保擰緊。
